Металлическая решетка весом 6,25 фунта
Описание 6.25 фунтов расширенного металларешетка:

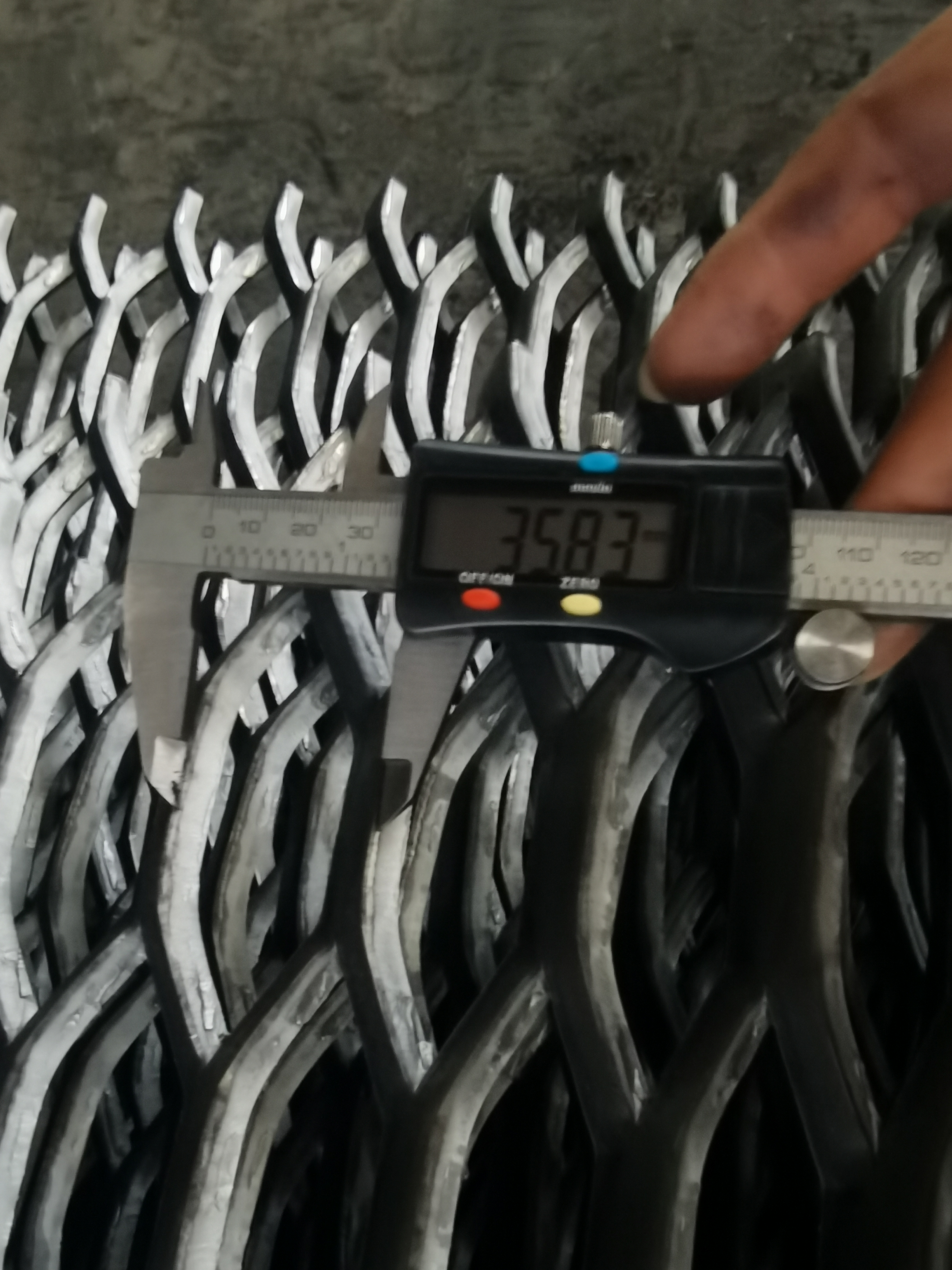

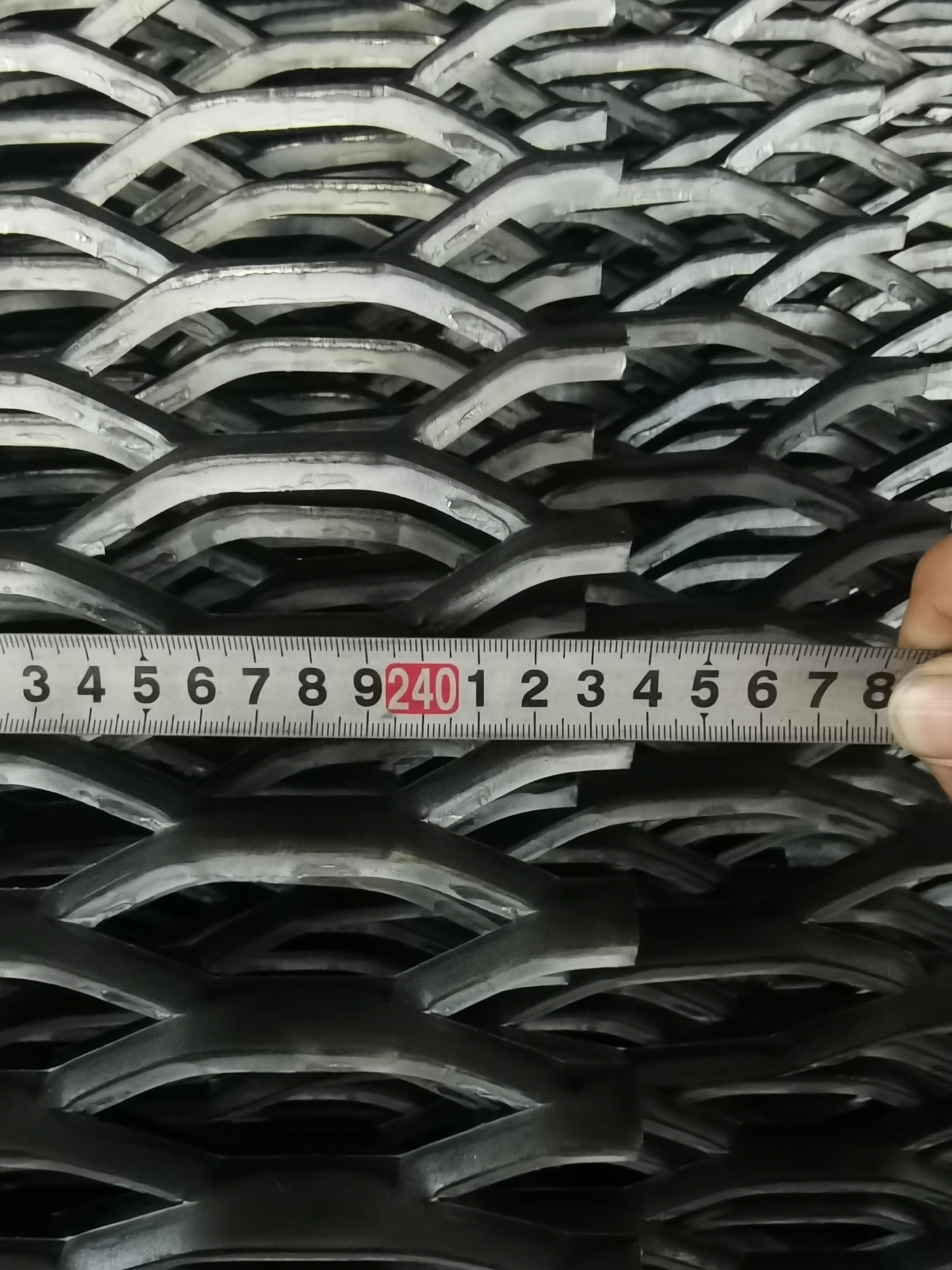

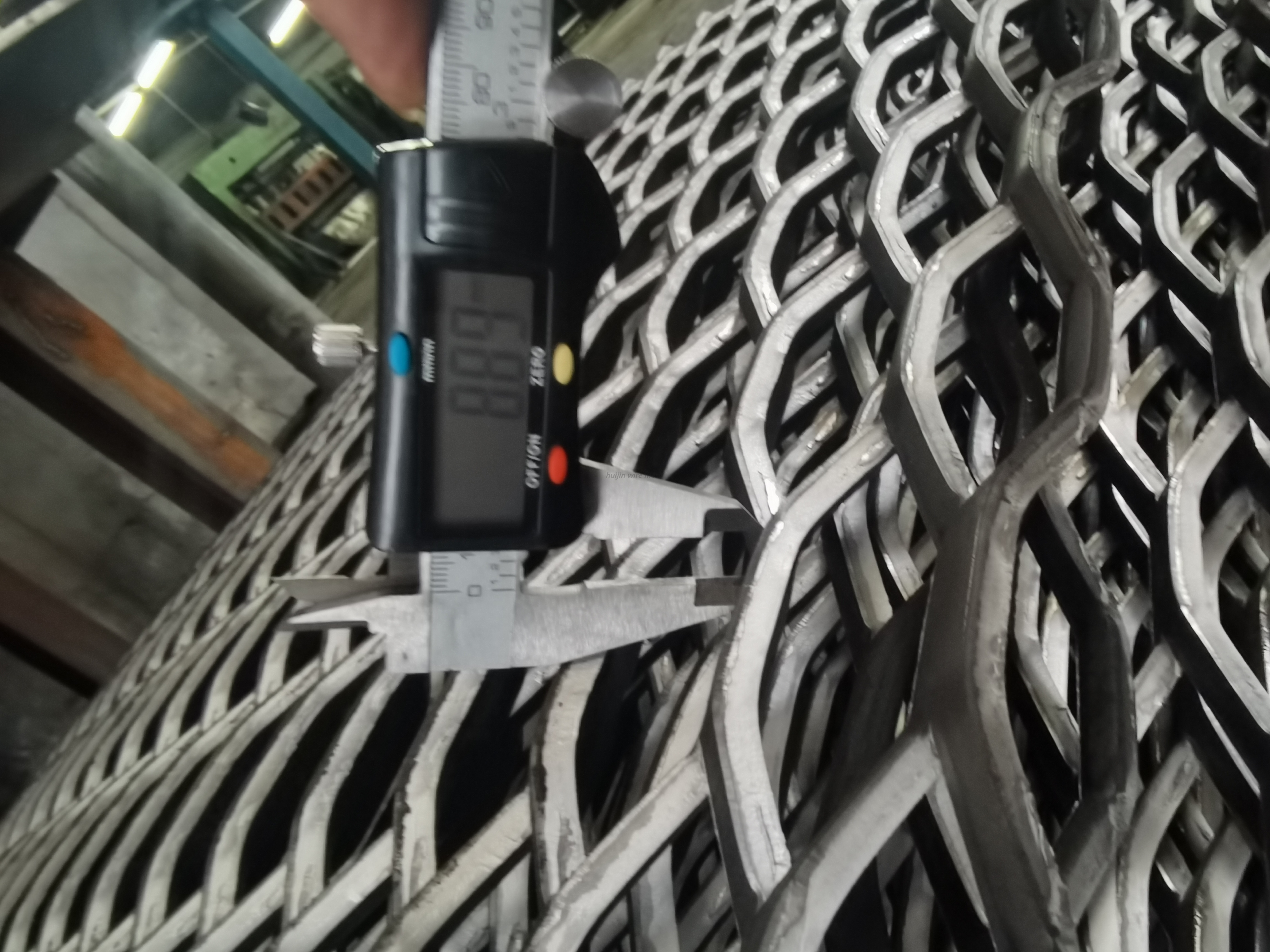

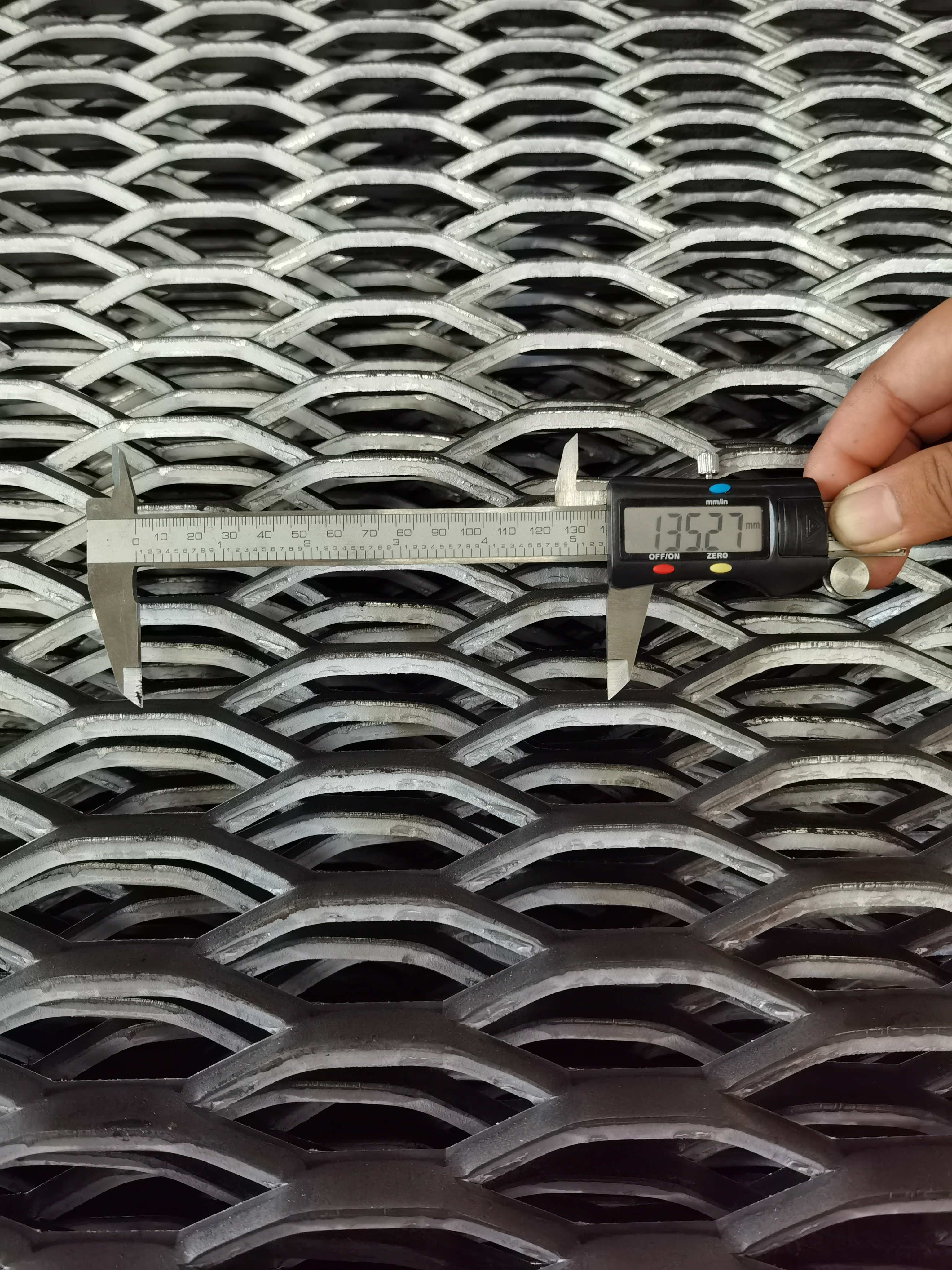

Расширенные металлические решетки являются отличным выбором для надземных переходов вместо использования традиционных решетчатых решеток. Металлические решетки из углеродистой стали легче по весу по сравнению со стандартными стержневыми решетками. Эта просечно-вытяжная металлическая решетка весом 6,25 фунта имеет размеры отверстия 1,412 x 5,33 дюйма и толщину прядей 0,312 дюйма. Доступные в листах размером 4 x 8 футов, они могут поставляться с отделкой проката, окрашенными в черный цвет или оцинкованными горячим способом.
Металлическая решетка просечно-вытяжная относится к ступеням, используемым для перевозки различных платформ и офисного персонала. По сравнению с обычной металлической сеткой просечно-вытяжная решетка должна иметь удовлетворительный противоскользящий эффект и определенную несущую способность, чтобы обеспечить жизнь обслуживающего персонала на посту.
Металлическая решетка из просечно-вытяжной сетки считается подходящей и использует изделия из тяжелых металлических сеток из серии расширяющихся сеток. Различные характеристики продукта: нескользящий внешний вид, износостойкость, выдерживает нагрузку более 800 кг на квадратный метр, высокая прочность на разрыв, высокая прочность, отсутствие ржавчины. Защита от старения, сильная огнестойкость, гладкая сетчатая поверхность и другие свойства.
Металлические решетки Accurate Alloys изготавливаются из углеродистой стали, алюминия и нержавеющей стали.Таблица размеров расширенной металлической решетки
Расширенная металлическая решетка – углеродистая сталь по ASTM A1011
| Стиль | Толщина (дюймы) | Прядь (дюймы) | ССД (дюймы) | LWD (дюймы) |
| 2,0 фунта. | 0,135 | 0,235 | 1.33 | 5.33 |
| 3,0 фунта. | 0,183 | 0,264 | 1.33 | 5.33 |
| 3,14 фунта. | 0,250 | 0,312 | 2.00 | 6.00 |
| 4,0 фунта. | 0,215 | 0,300 | 1.33 | 5.33 |
| 4,27 фунта. | 0,250 | 0,300 | 1.41 | 4.00 |
| 5,0 фунта. | 0,250 | 0,331 | 1.33 | 5.33 |
| 6,25 фунта. | 0,312 | 0,350 | 1.41 | 5.33 |
| 7,0 фунта. | 0,318 | 0,391 | 1.41 | 5.33 |
РАСШИРЕННАЯ РЕШЕТКА – НЕРЖАВЕЮЩАЯ СТАЛЬ по ASTM A240, тип 304
| Стиль | Толщина (дюймы) | Прядь (дюймы) | ССД (дюймы) | LWD (дюймы) |
| 3,3 фунта. | 0,250 | 0,312 | 2.00 | 6.00 |
| 4,5 фунта. | 0,250 | 0,300 | 1.41 | 4.00 |
РАСШИРЕННАЯ РЕШЕТКА – АЛЮМИНИЙ по ASTM B209
| Стиль | Толщина (дюймы) | Прядь (дюймы) | ССД (дюймы) | LWD (дюймы) |
| 2,0 фунта. | 0,250 | 0,387 | 1.33 | 5.33 |
2,0 фунта. 3,0 фунта. 4,0 фунта. 5,0 фунтов. 6,25 фунта. 7,0 фунтов.
3,14 фунта.
4,27 фунта.
Таблицы сосредоточенных нагрузок и прогибов для пролетов, закрепленных на обоих концах
Углеродистая сталь
| Стиль | Вес (фунты/фут²) | Нагрузка и прогиб | 24-дюймовый размах | 36-дюймовый размах |
| 3.0# | 3.0# | CD | 2740,25 | 1260,25 |
| 3.14# | 3.14# | CD | 3400,25 | 1170,25 |
| 4.0# | 4.0# | CD | 4680,25 | 2010.25 |
| 4.27# | 4.27# | CD | 4190,25 | 1960.25 |
Алюминий
| Стиль | Вес (фунты/фут²) | Нагрузка и прогиб | 24-дюймовый размах | 36-дюймовый размах |
| 2.0# | 2.0# | CD | 3200,25 | 1260,25 |
КРИТЕРИИ НАГРУЗКИ:
1. Сосредоточенная нагрузка прикладывается в середине пролета и выражается в фунтах на фут ширины решетки.
2. Прогиб находится в середине пролета и измеряется в дюймах.
3. Образцы для испытаний, на которых проводились измерения в этой таблице, были приварены попеременно к угловому приспособлению.
4. Испытания показали, что если оба конца не приварены, пропускная способность решетки резко снижается.
Допустимо отклонение веса на квадратный фут AA в пределах ±5 % в зависимости от веса любого листа или пачки.
Допускается допуск BA ±5% по размерам, от центра к центру.
ПриложениеOf Расширенная металлическая решетка:
6.25#просечно-вытяжная металлическая решетка широко используется в педалях лесов наружных стен многоэтажных зданий, педалях высотных платформ, платформах объектов, платформах башенных кранов, платформах заводских офисов, платформах судопроизводства, платформах электростанций, платформах химических заводов и т. д.
