Расширенное металлическое ограждение машины
- Описание товара
Индукционное ограждение из расширенного металлического ограждения:
Расширенное металлическое ограждение машины в основном используется для всех видов оборудования, такого как станок с ЧПУ, распиловочный станок, строгальный станок, электрическое оборудование, шлифовальный станок и гравировальный станок на заводах и в обрабатывающих центрах.
Добавление защитного ограждения машины из расширенного металла может эффективно предотвратить несчастные случаи с механическими травмами, когда персонал приближается к машине.
Основные организационные части ограждения машин из просечно-вытяжного листа:

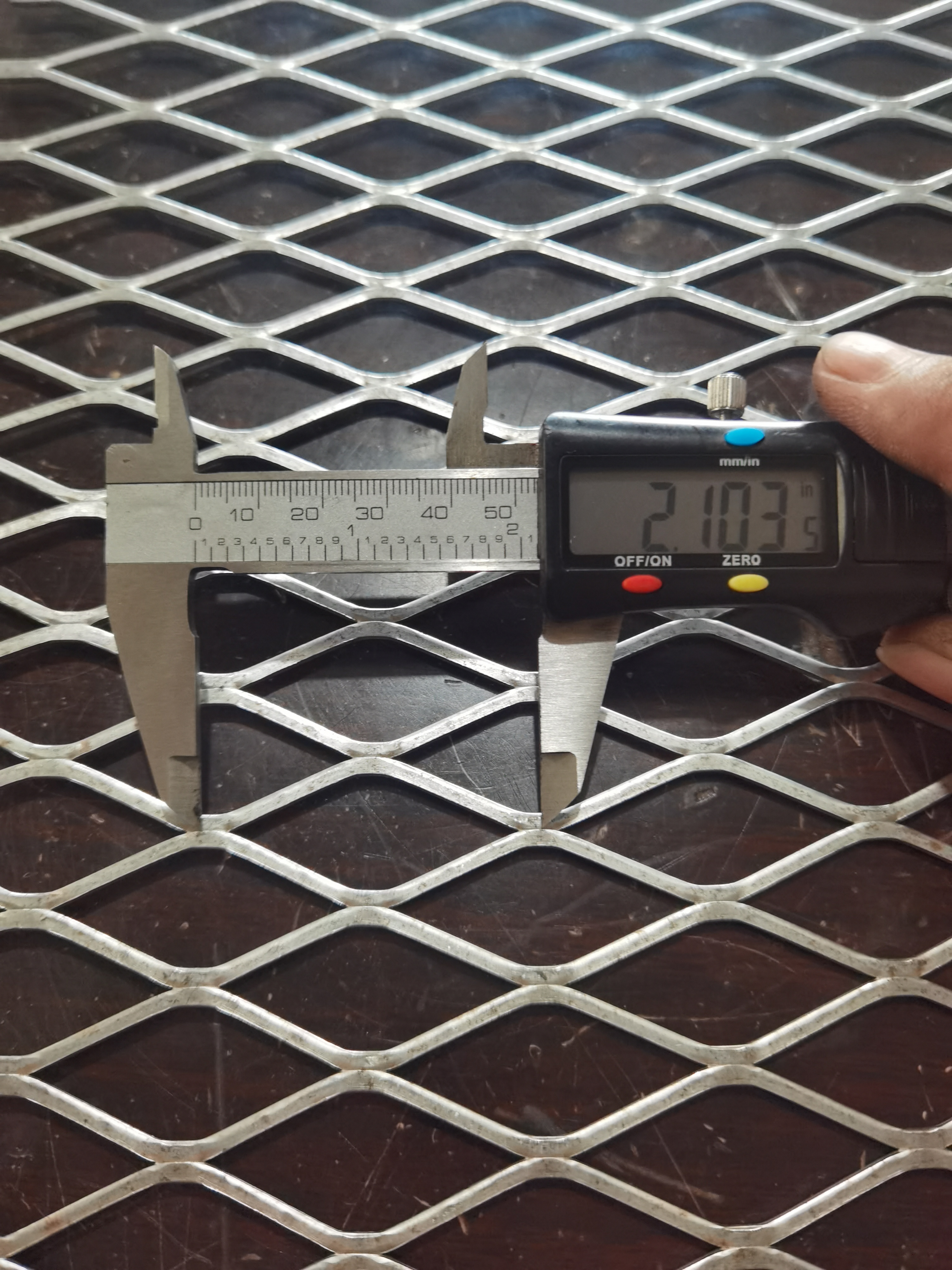

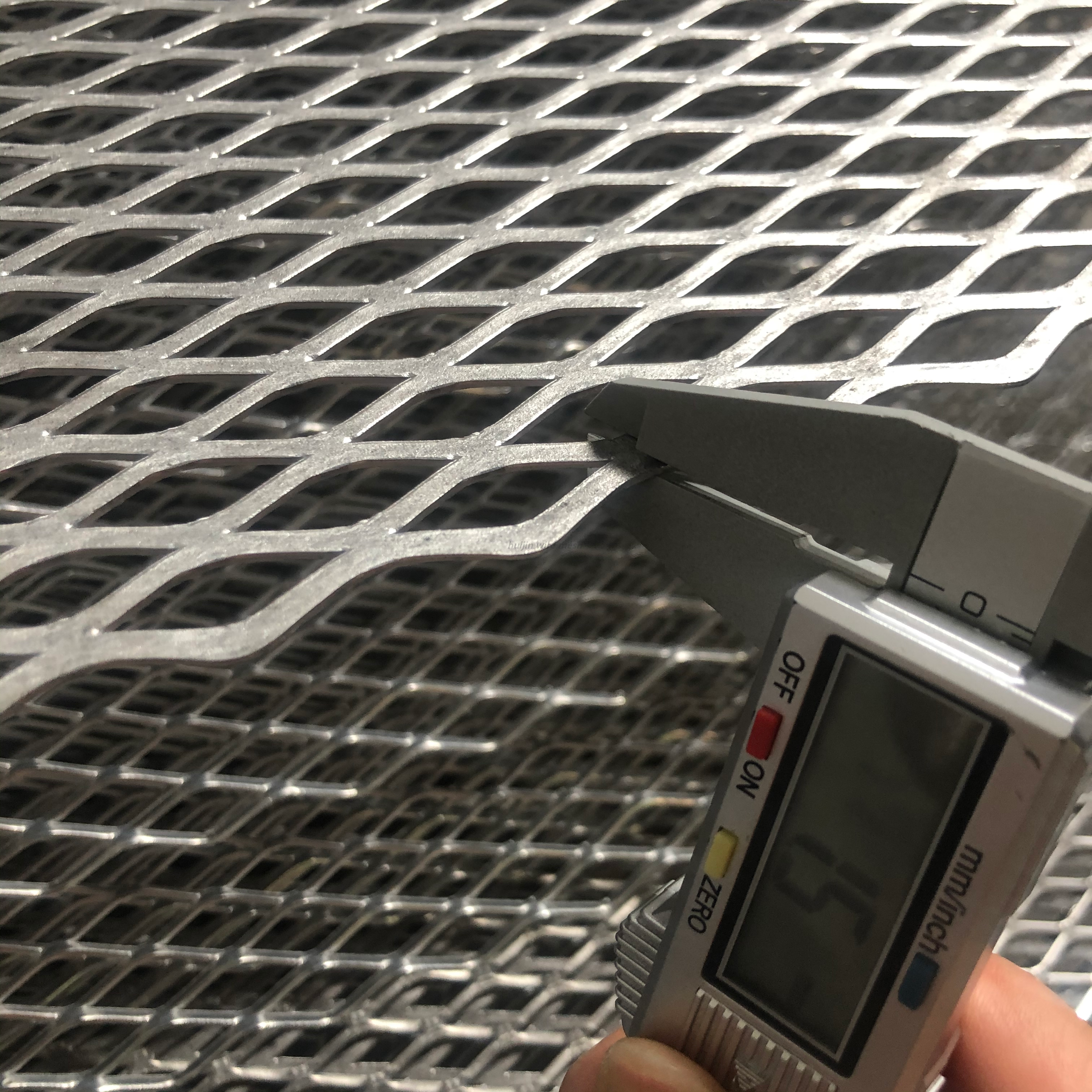

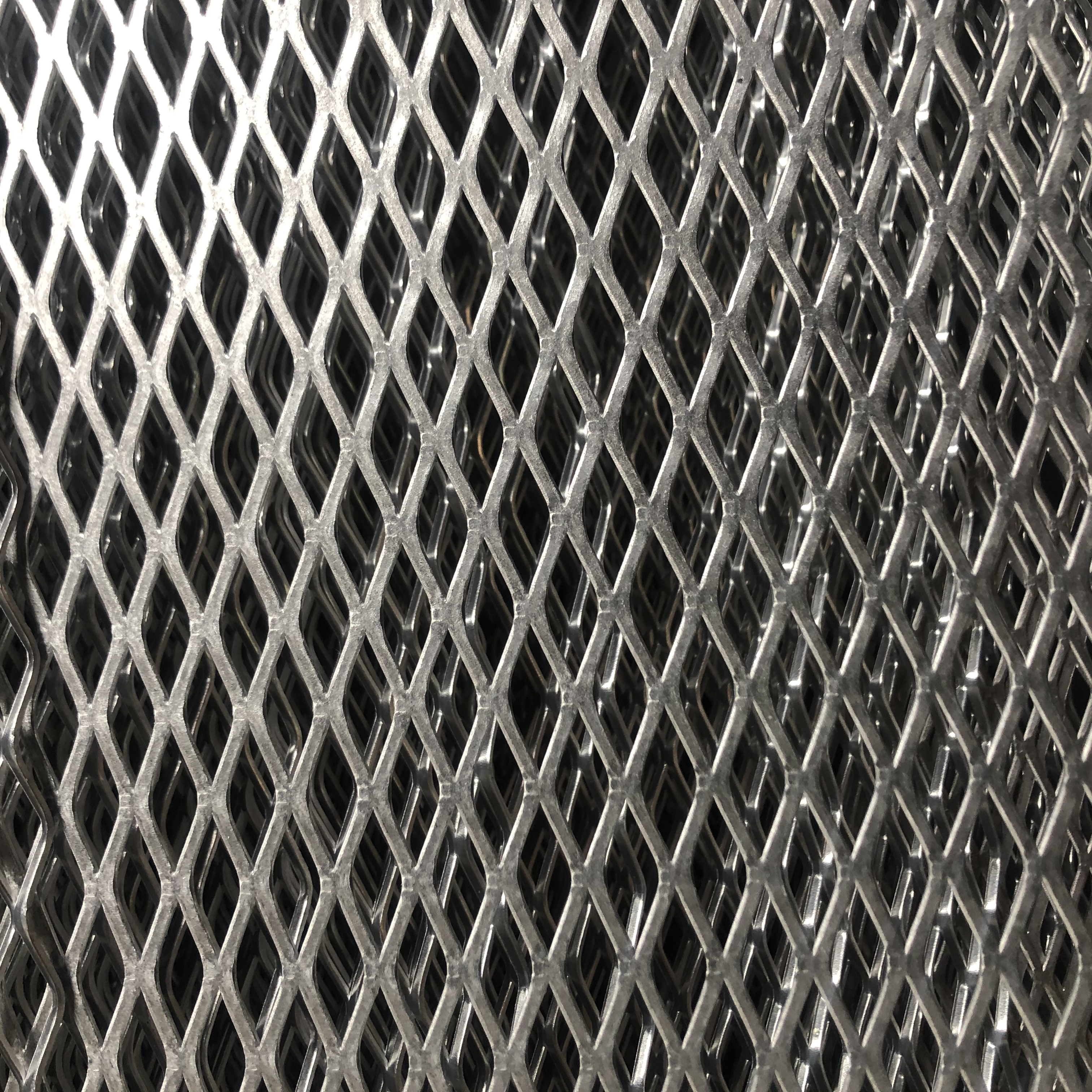

Защитное ограждение машины из просечно-вытяжного листа может быть изготовлено из металлического каркаса и стального листа или перфорированного листа, ромбовидной сетки из стального листа, стальной сетки, а металлический каркас представляет собой угловую сталь и квадратную трубу.Вырезанные стебли ромбовидной стальной защитной сетки имеют размеры 2,0 мм * 3,0 мм;размер ромбовидного отверстия составляет 60 мм * 40 мм или 40 мм * 30 мм;внешние размеры определяются в соответствии с требованиями оборудования, а рама чаще всего представляет собой уголки 40*40;поверхность напыляется или окрашивается Антикоррозийной обработкой, цвет желтый (RAL1007).Толщина перфорированной пластины 2,0 мм;размер ячейки около 30 мм;* 30 квадратных труб.Антикоррозийная обработка поверхности погружением или распылением.
Важность установки расширенного металлического ограждения машины:
Чтобы обеспечить непрерывное производство, рабочие часто должны проверять и обслуживать машину.Обычно, когда проверяющий персонал проверяет, нормально ли работает машина, станция находится очень близко к машине, и безопасность не может быть гарантирована.Поэтому необходимо установить защитную сетку для обеспечения безопасности операторов.
Монтажный чертеж
При заказезащитное ограждение машины из расширенного металла, пожалуйста подтвердите:
• Стиль
• Материал
• Размер листа
• Количество
ПЛОСКАЯ УГЛЕРОДИСТАЯ СТАЛЬ
Стиль | Толщина (дюймы) | Стренга (дюймы) | SWD (дюймы) | LWD (дюймы) |
1/4"-#20 | 0,026 | 0,079 | 0,250 | 1,05 |
1/4"-#18 | 0,034 | 0,080 | 0,250 | 1,05 |
1/2"-#20 | 0,026 | 0,079 | 0,500 | 1,26 |
1/2"-#18 | 0,034 | 0,097 | 0,500 | 1,26 |
1/2"-#16 | 0,043 | 0,098 | 0,500 | 1,26 |
1/2"-#13 | 0,066 | 0,107 | 0,500 | 1,26 |
3/4"-#16 | 0,043 | 0,111 | 0,923 | 2.10 |
3/4"-#14 | 0,054 | 0,105 | 0,923 | 2.10 |
3/4"-#13 | 0,066 | 0,106 | 0,923 | 2.10 |
3/4"-#10 | 0,066 | 0,160 | 0,923 | 2.10 |
3/4"-#9 | 0,101 | 0,165 | 0,923 | 2.10 |
1"-#16 | 0,043 | 0,098 | 1.000 | 2,52 |
1 1/2"-#16 | 0,043 | 0,119 | 1.330 | 3.15 |
1 1/2"-#14 | 0,054 | 0,116 | 1.330 | 3.15 |
1 1/2"-#13 | 0,066 | 0,116 | 1.330 | 3.15 |
1 1/2"-#9 | 0,101 | 0,158 | 1.330 | 3.15 |
Сплющенный-НЕРЖАВЕЮЩАЯСТАЛИ
Стиль | Толщина (дюймы) | Стренга (дюймы) | SWD (дюймы) | LWD (дюймы) |
1/2"-#18 | 0,037 | 0,098 | 0,500 | 1,26 |
1/2"-#16 | 0,047 | 0,099 | 0,500 | 1,26 |
1/2"-#13 | 0,072 | 0,107 | 0,500 | 1,26 |
3/4"-#18 | 0,037 | 0,118 | 0,923 | 2.10 |
3/4"-#16 | 0,047 | 0,118 | 0,923 | 2.10 |
3/4"-#13 | 0,072 | 0,120 | 0,923 | 2.10 |
3/4"-#9 | 0,108 | 0,179 | 0,923 | 2.10 |
1 1/2"-#16 | 0,047 | 0,128 | 1.330 | 3.15 |
1 1/2"-#13 | 0,072 | 0,130 | 1.330 | 3.15 |
1 1/2"-#9 | 0,108 | 0,174 | 1.330 | 3.15 |
Сплющенный-АЛЮМИНИЙ
Стиль | Толщина (дюймы) | Стренга (дюймы) | SWD (дюймы) | LWD (дюймы) |
1/2"-.050 | 0,034 | 0,104 | 0,500 | 1,26 |
1/2"-.080 | 0,056 | 0,105 | 0,500 | 1,26 |
3/4"-.050 | 0,034 | 0,122 | 0,923 | 2.10 |
3/4"-0,080 (л) | 0,056 | 0,143 | 0,923 | 2.10 |
3/4"-.080(Hвы.) | 0,056 | 0,181 | 0,923 | 2.10 |
3/4"-.125 | 0,089 | 0,187 | 0,923 | 2.10 |
1 1/2"-.080 | 0,056 | 0,143 | 1.330 | 3.15 |
1 1/2"-.125 | 0,089 | 0,181 | 1.330 | 3.15 |
Характеристикизащитное ограждение машины из расширенного металла :
- Высокая безопасность
- Меньший вес с прочной структурой
- Экономичность - без отходов материала
- Позволяет вентилировать свет, воздух и звук, лучше использовать для экранов или фильтров.
- Простая установка
.Расширенная металлическая сетка.pdf
